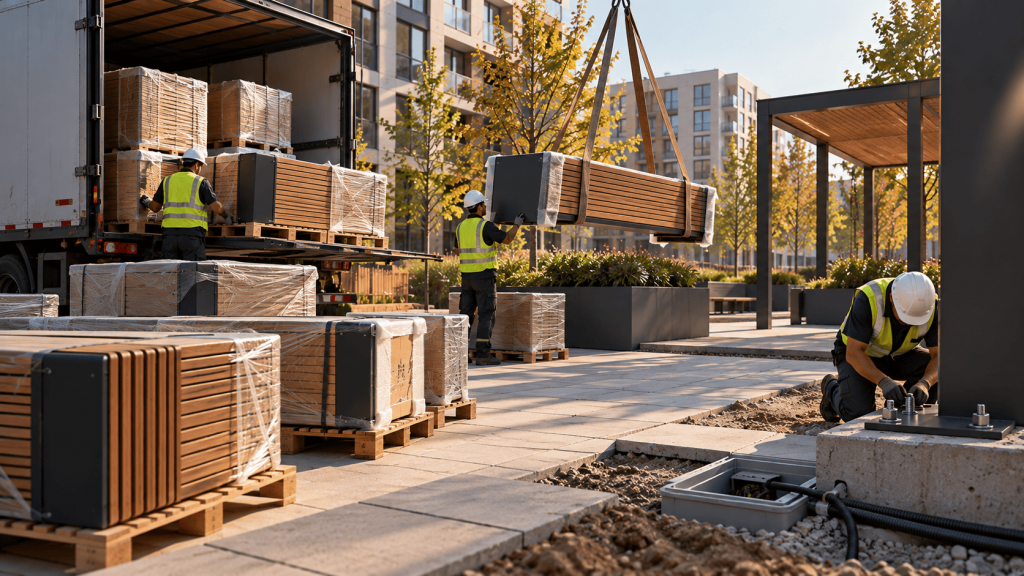

Как проектировать основания и закладные под малые архитектурные формы

Основание малой архитектурной формы часто остается «невидимой» частью проекта. После завершения благоустройства пользователь видит скамейку, перголу или качели, но не фундамент, закладные и анкерные узлы, которые обеспечивают устойчивость конструкции.

Коротко о главном

• Основание необходимо проектировать под конкретную конструкцию и способ крепления МАФ.
• Производитель должен передать расположение опор, монтажные размеры и исходные данные по нагрузкам.
• Закладные должны быть увязаны с отметкой чистового покрытия.
• До бетонирования необходимо проверить координаты, высоту и положение всех элементов.

Именно поэтому ошибки в этой части могут быть неприятны: они обнаруживаются поздно, а исправление обычно связано с демонтажом покрытия и дополнительными строительными работами.

Нет универсального основания для всех МАФ

Даже изделия одного типа могут иметь совершенно разные схемы установки. Скамейка может:

• крепиться анкерами к бетонному основанию;
• устанавливаться на заранее заложенные детали;
• иметь скрытую систему крепления;
• быть свободностоящей.

Для пергол и навесов различия еще существеннее.

Какие исходные данные нужны от производителя

До начала проектирования основания желательно получить:

• габариты МАФ;
• количество и расположение опор;
• межосевые расстояния;
• геометрию монтажной пластины;
• положение отверстий;
• рекомендуемый способ крепления;
• исходные данные по нагрузкам, если они необходимы проектировщику.

Для индивидуальной конструкции эти данные могут появиться только после первичной конструкторской проработки.

Кто должен проектировать фундамент

Это необходимо определить договором и матрицей ответственности. Возможны несколько вариантов:

• фундамент проектирует генпроектировщик по данным производителя;
• расчет выполняет производитель;
• основание разрабатывает специализированный подрядчик.

Важно не столько кто именно выполняет работу, сколько наличие согласованных исходных данных и ответственного за итоговое решение.

Закладная и фундамент — разные элементы системы

Закладная деталь обеспечивает соединение МАФ с бетонным основанием. Она может включать:

• металлическую пластину;
• анкерные стержни;
• резьбовые элементы;
• сварной каркас.

Ее геометрия должна соответствовать монтажной части изделия.

Отметка закладной критична

Даже правильно изготовленная закладная становится проблемой, если установлена выше или ниже требуемой отметки. Нужно учитывать толщину:

• бетона;
• стяжки;
• плитки;
• клеевого слоя;
• других слоев покрытия.

В проекте должно быть однозначно понятно, относительно какой отметки задается верх закладной.

Проверяйте положение до бетонирования

После заливки бетона исправить смещенную анкерную группу будет значительно сложнее. Перед бетонированием лучше проверить:

• координаты;
• межосевые расстояния;
• диагонали;
• высоту;
• вертикальность элементов;
• ориентацию относительно будущей МАФ.

Проверка закладных перед бетонированием занимает минуты. Исправление ошибки после укладки покрытия может занять дни.

Не забывайте о подземных коммуникациях

Перед размещением массивного фундамента необходимо проверить инженерные сети. Это важно для:

• кабелей наружного освещения;
• ливневой канализации;
• систем полива;
• дренажа;
• слаботочных сетей.

Фундамент не должен блокировать доступ к обслуживаемым коммуникациям.

Учитывайте водоотвод

Вода не должна постоянно скапливаться вокруг металлической опоры или монтажной пластины. Это влияет и на долговечность конструкции, и на внешний вид покрытия. Необходимо согласовать:

• высотную отметку;
• уклоны покрытия;
• герметизацию;
• места выхода крепежа.

Анкерное крепление к готовой плите

Если конструкция устанавливается после выполнения бетонной плиты, возможно использование механических или химических анкеров. Но перед этим необходимо проверить:

• толщину основания;
• наличие арматуры;
• расстояние до края;
• глубину анкеровки;
• нагрузки.

Нельзя автоматически считать, что любое существующее бетонное основание подходит для установки любой МАФ.

Для пергол и навесов требуется особое внимание

Крупные конструкции воспринимают не только собственный вес. На решение могут влиять:

• ветровые нагрузки;
• геометрия конструкции;
• размер консольных частей;
• характер покрытия;
• другие расчетные воздействия.

Поэтому основание таких МАФ нельзя назначать только по аналогии с предыдущим объектом.

Согласуйте способ крепления до заказа

Информация об основаниях должна войти в техническое задание на МАФ либо быть согласована сразу после выбора модели. Это позволяет связать работу:

• архитектора;
• проектировщика;
• производителя;
• генподрядчика.

Основание — часть МАФ, даже если его производит другая организация

С точки зрения реализации объекта изделие, крепление и фундамент образуют единую систему. Если каждый элемент проектируется независимо, ошибка проявляется в точке их соединения. Поэтому финальную схему установки необходимо проверять комплексно — до того, как бетон и финишное покрытие сделают изменения дорогими.
